REGULUS®-system CANAL - комфортное тепло в Вашем доме!
- медно-алюминиевые
- естественная конвекция
- быстро нагреваются до полной мощности
- точно распределяют тепло
- экономичные и универсально конфортные
- обогревают самостоятельно или как дополнительное отопление
- защищают террасы и балконы от проникновения наружного воздуха
Производственная программа - Конвекторы
ГРУППА SOLO – естественная конвекция
Технические характеристики:
ширина решетки: 250 мм
ширина короба: 200 мм
глубина короба: 170, 270, 400, 500, 600, 700 мм
минимальная длина короба: 600 мм
максимальная длина одного сегмента: до 3000 мм
максимальная длина системы: без ограничения
рабочее давление: 1,5 МПа
рабочая температура: до 110ºC
подключение: ½ '' внутренняя резьба
ГРУППА DUO/QUATTRO – естественная конвекция
Технические характеристики:
ширина решетки: 350 мм
ширина короба: 300 мм
глубина короба: 100, 150, 200, 270 мм
минимальная длина короба: 600 мм
максимальная длина одного сегмента: до 3000 мм
максимальная длина системы: без ограничения
рабочее давление: 1,5 МПа
рабочая температура: до 110ºC
подключение: ½ '' внутренняя резьба
ГРУППА DUBEL - естественная конвекция
Технические характеристики:
ширина решетки: 400 мм
ширина короба: 350 мм
глубина короба: 170, 270, 400, 500, 600, 700 мм
минимальная длина короба: 600 мм
максимальная длина одного сегмента: до 3000 мм
максимальная длина системы: без ограничения
рабочее давление: 1,5 МПа
рабочая температура: до 110ºC
подключение: ½ '' внутренняя резьба

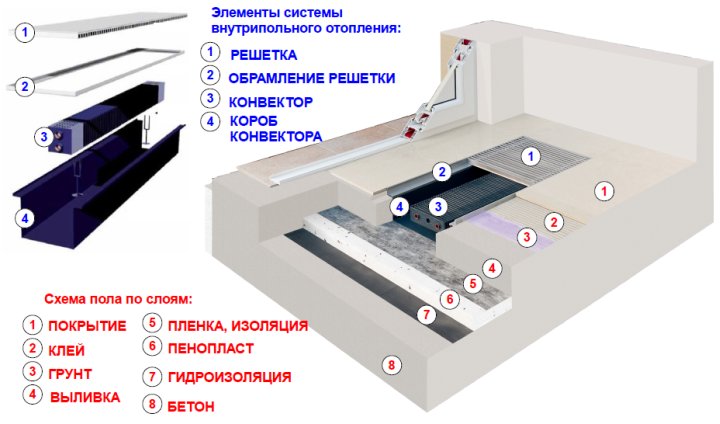

Технические данные: REGULUS-system Canal
Конвектор REGULUS®-system CANAL (теплообменник) – состоит из двух систем:
Водяная система сделана из меди, состоит с горизонтальных медных нагревательных трубок и вертикальных медных коллекторов. Элементы водяной системы соединяются между собой при помощи - холодной диффузной сварки.
Система отдачи тепла сделана из пакета алюминиевых ламелей, посаженных горизонтально на нагревательных трубках. В конвекторах REGULUS®-system соединение меди и алюминия, является прочным и сухим соединением, возникающим между поверхностью медных трубок и алюминиевых пластин. Поэтому процессы электромеханической коррозии в конвекторах REGULUS®-system не возникают. Конвектор и короб конвектора покрыт порошковой краской RAL 5008 (темно синиий цвет)
Короб конвектора изготовлен из оцинкованного листа покрашенного порошковой краской RAL 5008 (темно синиий цвет). Высота короба конвектора 80-700мм. Не глубокие комплекты внутрипольных конвекторов можно устанавливать между этажами. Ширина профиля конвектора, которая формирует короб: 200, 250, 300 или 350мм. Верхняя часть короба конвектора имеет расширение – воротник, на котором держится и в котором установлено обрамление. Общая ширина короба конвектора вместе с воротником соответсвенно равно: 250, 300, 350 и 400мм.
Короб 200/250 мм предназначен для конвекторов типа SOLO.
Короб 250/300 мм предназначен для конвекторов типа VENT.
Короб 300/350 мм предназначен для конвекторов типа DUO.
Короб 350/400 мм предназначен для конвекторов типа QUATTRO.
Существует возможность иготовления короба других размеров
Решетка является единственным видимым сегментом внутрипольной системы. Рейки решетки изготовлены из алюминия или дерева. Больше информации – ссылка
Обрамление решетки смонтированное на профиле короба и установлено уже на этапе комплектации заказа. Верхний край обрамления определяет глубину вставки короба конвектора в пол. Эти края должны быть установлены совершенно вровень с окончательным уровнем пола. Обрамление изготовлено из алюминия и может быть покрашено в любой желаемый цвет (около 200 цветов из палитры) без доплаты. Обрамление решетки является элементом передачи нагрузки решетки на пол.
Особенные черты конвекторов Regulus-system CANAL
высокая динамика обогрева
конвекторы быстро получают свою максимальную мощность для определенной температуры и характеризуются минимальной тепловой инерциейвысокая эффективность даже для низких температур теплоносителя
выдерживают большое давление, стойкость к броскам давлений
легкость монтажа
высокая стойкость к коррозии
большая отдача тепла посредством использования цветных металлов
большой срок гарантии
могут выступать в качестве как самостоятельного, так и дополнительного отопления
Простота распределения в интерьерах сложной формы и с высокими эстетическими требованиями
Варианты решеток
РЕШЕТКА
является единственным видимым сегментом внутрипольной системы
изготовляется из алюминия или дерева
рейки решеток из алюминия поперек короба – вариант fix (неподвижные) или roll (скатываемые)
рейки решеток из алюминия вдоль короба – изготовляются только неподвижные (fix)
решетки из дерева поперек короба - изготовляются только скатываемые (roll)
вариант roll – является удобным решением в случае транспортировки, обслуживания или хранения после отопительного сезона в случае применения посезонной решетки
вариант fix – лучше всего подходит к коротким решеткам
высокая плотность реек – промежуток 7мм – отлично подходит в случае расположения внутрипольных конвекторов в наиболее проходных местах
РЕШЕТКА АЛЮМИНИЕВАЯ
Решетка алюминиевая поперечная
- вариант fix (неподвижная) и roll (скатываемая)
- доступная ширина 250, 300, 350 i 400 мм
- максимальная длина одного сегмента roll 3,5 м
- максимальная длина одного сегмента fix 2 м
- промежуток между рейками: 7, 10 или 13 мм
- любой цвет из палитры RAL
- доступная в варианте углового модуля
Решетка поперечная
Alu-Roll RAL 1036
Решетка алюминиевая продольная
- изготовляется только как неподвижнaя (fix)
- доступная ширина: 250, 300, 350 и 400 мм
- максимальная длина одного сегмента 2 м
- промежуток между рейками: 7, 10 или 13 мм
- любой цвет из палитры RAL
- доступная в варианте углового модуля
Решетка продольная
Alu-Fix RAL 3001
РЕШЕТКА ДЕРЕВЯННАЯ
Решетка деревянная - «кость»
- изготовляется только как скатываемая (roll)
- доступная ширина: 250, 300, 350 и 400 мм
- максимальная длина одного сегмента 5 м
- промежуток между рейками: 17 мм
- дуб, бук, ясень
- дерево некрашенное или покрытое лаком
- любой цвет обрамления короба из палитры RAL
- доступная в варианте углового модуля
Решетка деревянная
тип «кость»
Решетка деревянная - «рейка»
- изготовляется только как скатываемая (roll)
- доступная ширина: 250, 300 i 350 мм
- максимальная длина одного сегмента 5 м
- промежуток между рейками: 11 мм
- дуб, бук, ясень
- дерево некрашенное или покрытое лаком
- любой цвет обрамления короба из палитры RAL
- доступная в варианте углового модуля
Решетка деревянная
тип «рейка»
ПОСЕЗОННАЯ РЕШЕТКА – уникальное решение
пустая посезонная решетка – пользователь заполняет решетки таким же материалом, из которого сделан пол окружающий короб конвектора. Такое решение позволяет сохранить фактуру пола (кермических плиток, паркета, линолеума)
вставляется временно (весной, летом, осенью) вместо ажурной решетки
маскирует и защищает внутреннюю часть короба от загрязнения вне отопительного сезона
максимальная длина одного сегмента 1,4 м
доступная ширина: 250, 300, 350, 400 мм
отлично подходит в случае конвекторов расположенных при выходе на террасу и в тамбурах, т.е. в наиболее проходных местах
любой цвет обрамления короба из палитры RAL

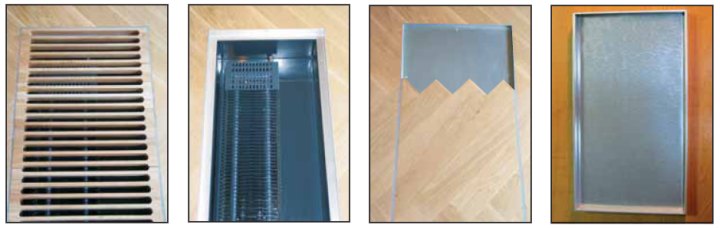

Пример использования посезонной решетки
Ажурная решетка (дуб) Открытый короб Заполненная решетка (паркет) Посезонная решетка пустая

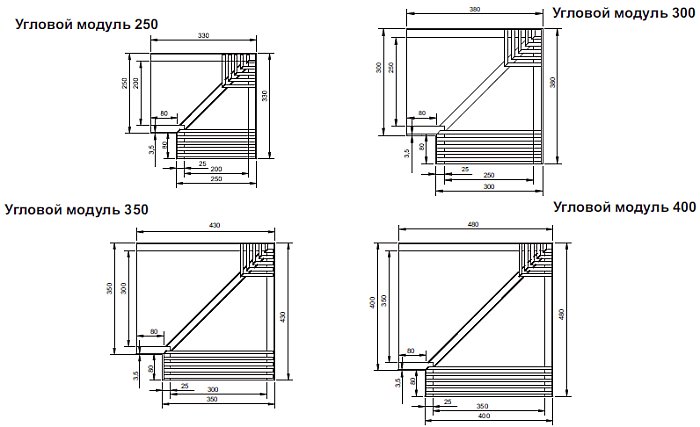

Угловые модули решеток

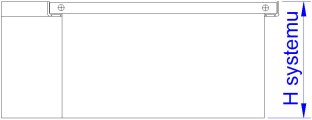

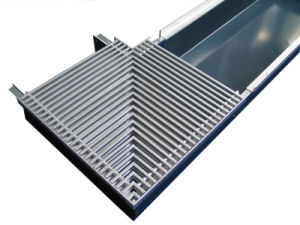

УГЛОВОЙ МОДУЛЬ С КОРОБОМ
соединение между собой несколько коробов под углом
в комплект входит: короб, обрамление и решетка
любой угол от 90º до 180º
решетка углового модуля изготовляется из алюминия или дерева
свободное место в коробе конвектора можна использовать для монтажа подключений, клапанов и приводов

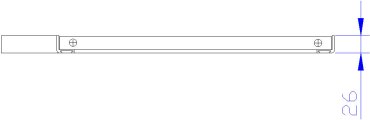

УГЛОВОЙ МОДУЛЬ БЕЗ КОРОБА
функция эстетическая – содинение решеток под углом
в комплект входит: решетка и обрамление решетки
любой угол от 90º до 180º
решетка углового модуля изготовляется из алюминия или дерева

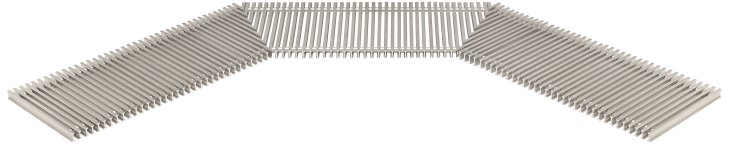

Угловой модуль с алюминиевой решеткой поперечный или продольный
промежуток между рейками: 7, 10 или 13 мм
доступная ширина: 250, 300, 350 и 400 мм

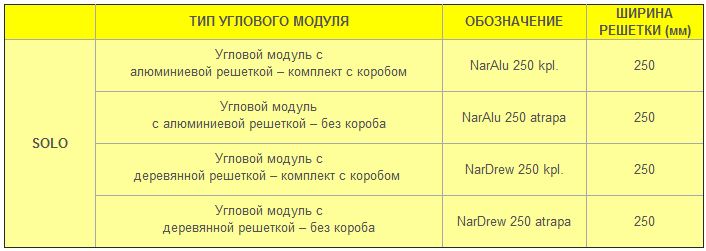

- 250 – группа: SOLO
- 300 – группа: TRIOVENT и QUATTROVENT

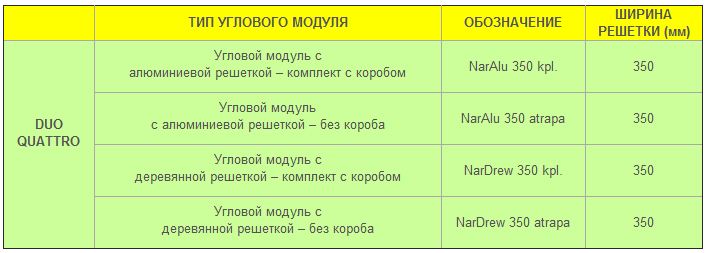

- 350 – группа: DUO и QUATTRO

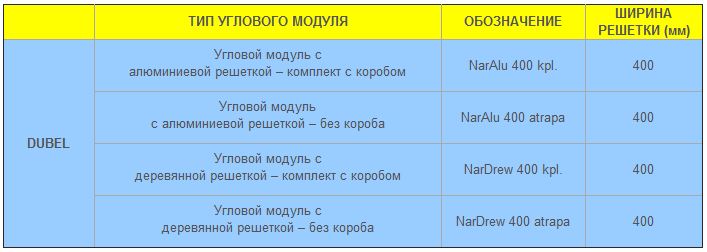

- 400 – группа: DUBEL
любой цвет из палитры RAL

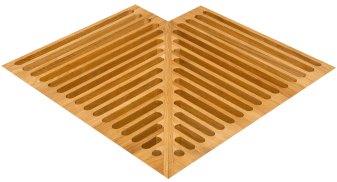

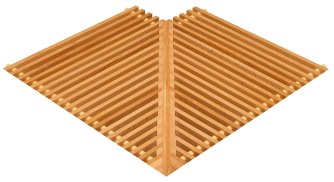

Угловой модуль с дереянной решеткой - «кость»
дуб, бук, ясень
доступная ширина: 250, 300, 350 и 400 мм
- 250 – группа: SOLO
- 300 – группа: TRIOVENT и QUATTROVENT
- 350 – группа: DUO i QUATTRO
- 400 – группа: DUBEL
промежуток между рейками: 17 мм
дерево некрашенное или покрытое лаком
любой цвет обрамления решетки из палитры RAL
дуб, бук, ясень
доступная ширина: 250, 300, 350 мм
- 250 – группа: SOLO
- 300 – группа: TRIOVENT и QUATTROVENT
- 350 – группа: DUO i QUATTRO
промежуток между рейками: 11 мм
дерево некрашенное или покрытое лаком
любой цвет обрамления решетки из палитры RAL
Для изготовления комплектов с угловыми модулями инвестор должен передать технический рисунок или шаблон с указанными углами. На рисунке должно быть указанно расположение конвекторов и местo для подключения, так чтобы отверстия в коробах были приготовлены оптимальном для инсталятора месте.

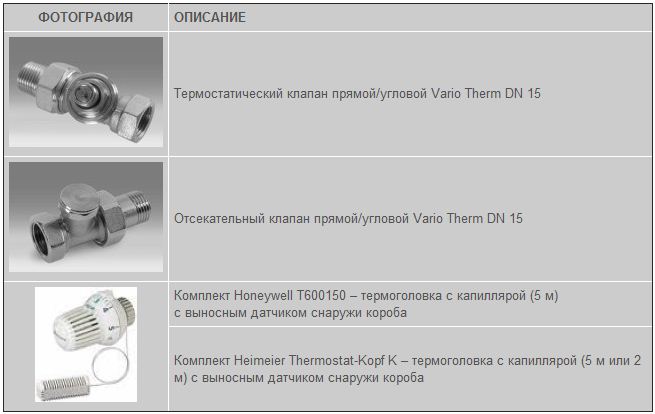

УПРАВЛЕНИЕ СИСТЕМОЙ ВНУТРИПОЛЬНЫХ КОНВЕКТОРОВ ОТОПЛЕНИЯ REGULUS-system Canal

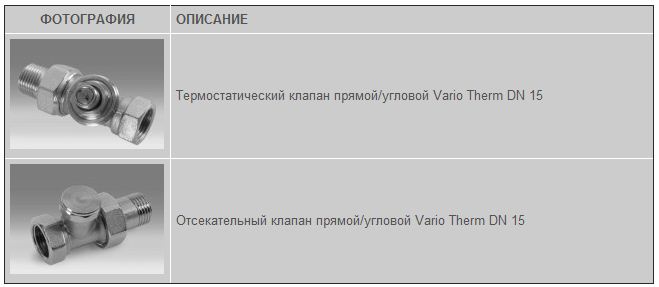

ВАРИАНТ I

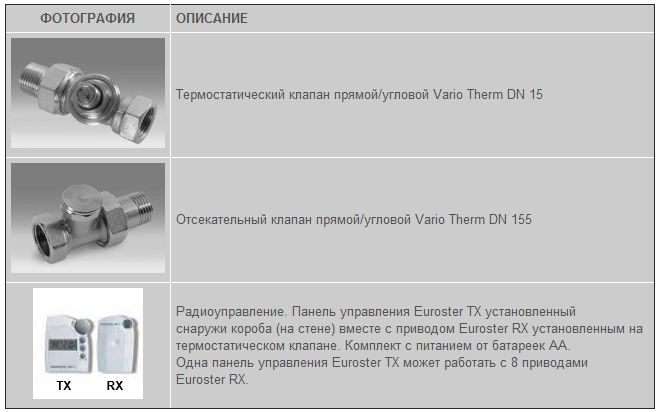

ВАРИАНТ II a
ВАРИАНТ II b
ВАРИАНТ III
