Радиаторы «REGULUS-system INSIDE» предназначены для интеграции с централизованными системами отопления. Стильная новинка позволяет сэкономить полезную площадь, а внешний защитный экран в виде решетки придает отопительным приборам эстетичный вид.
Сфера применения
Применение внутристенных радиаторов актуально для мансардных помещений, магазинов, кафе, то есть для любых объектов, где радиатор нуждается в маскировке. Оборудование может быть встроено в колонну, гипсокартонную перегородку или в нишу даже в тонкой стене.
Преимущества внутристенных радиаторов «REGULUS-system INSIDE»
- элегантный дизайн,
- функциональность,
- надежность,
- теплоэффективность,
- уровень рабочей температуры +110˚C,
- универсальность применения (рабочее давление 1,5 МПа),
- компактные габариты.
Особенности конструкции
Система представляет собой комплект, работающий по принципу естественной конвекции. «REGULUS-system INSIDE» – это новинка, которая активно совершенствуется и дорабатывается, в связи с чем возможны небольшие изменения конфигурации.

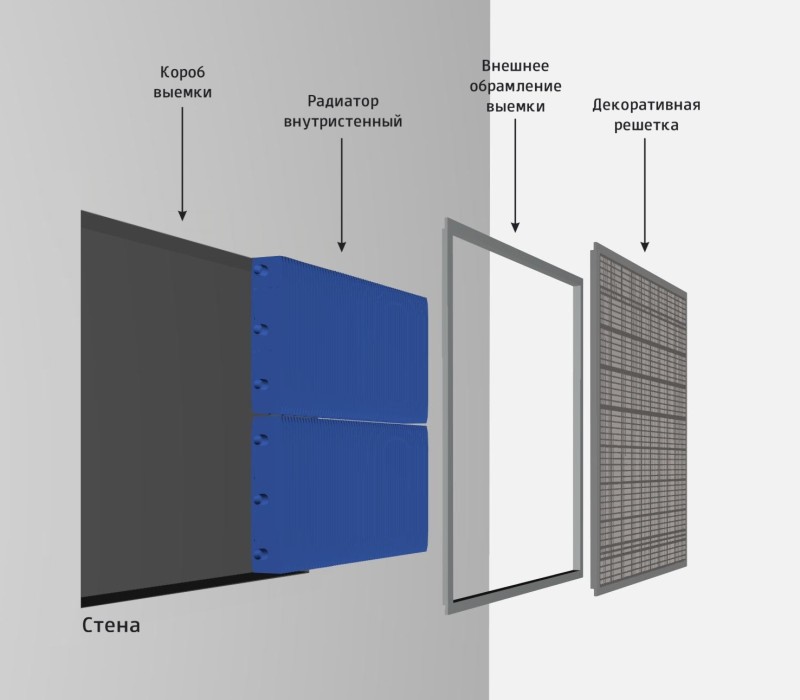

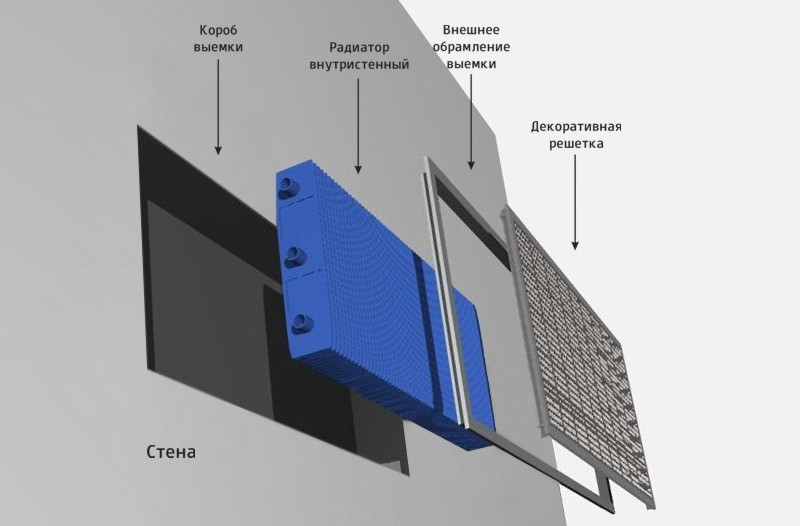

Элементы конструкции внутристенных радиаторов:
- одно- , двух- и трехмодульный теплообменник длиной от 200 до 2000 мм на основе медных труб и алюминиевых ламелей. Подобное сочетание обеспечивает максимальную отдачу тепла;
- декоративная ажурная решетка (цветовая гамма RAL) помещена в алюминиевую рамку, которая расположена на одном уровне с плоскостью стены;
- короб из оцинкованного листа, окрашенный по палитре RAL, с алюминиевым обрамлением для крепления обрешетки. Размеры: длина от 340 до 2140 мм, высота 440, 740, 1040 мм, глубина 77 мм.

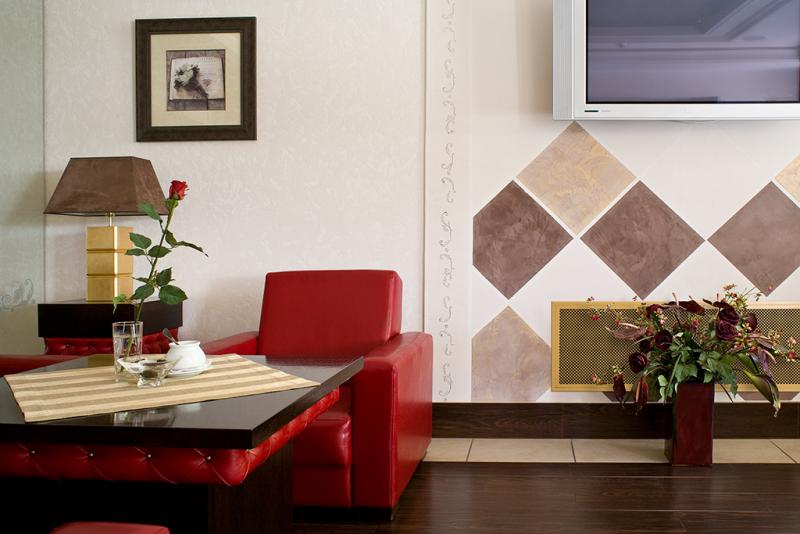

Благодаря компактной конструкции и дизайну, такие радиаторы могут быть встроены даже в тонкую стену и органично впишутся в жилой или деловой интерьер.

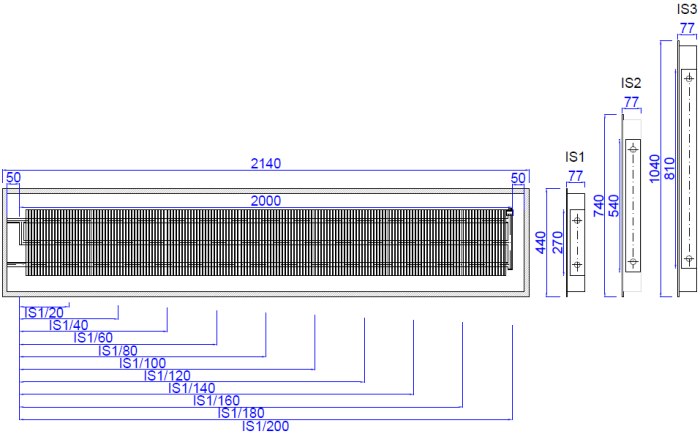

Производственная программа - INSIDE
REGULUS-system INSIDE - горизонтальные комплекты, естественная конвекция
КОМПЛЕКТЫ INSIDE 44O - теплообменник одномодульный
высота короба: 440 мм
общая глубина комплекта вместе с решеткой: 77 мм
длина короба: 340, 540, 740, 940, 1140, 1340, 1540, 1740, 1940, 2140 мм
длина теплоомбенника: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 мм
рабочее давление: 1,5 MPa
рабочая температура: 110ºC
обозначение: IS1/длина теплообменника в см, например: IS1/20
КОМПЛЕКТЫ INSIDE 74O - теплоомбенник двухмодульный
высота короба: 740 мм
общая глубина комплекта вместе с решеткой: 77 мм
длина короба: 340, 540, 740, 940, 1140, 1340, 1540, 1740, 1940, 2140 мм
длина теплоомбенника: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 мм
рабочее давление: 1,5 MPa
рабочая температура: 110ºC
обозначение: IS2/длина теплообменника в см, например: IS2/20
КОМПЛЕКТЫ INSIDE 104O - теплообменник трехмодульный
высота короба: 1040 мм
общая глубина комплекта вместе с решеткой: 77 мм
длина короба: 340, 540, 740, 940, 1140, 1340, 1540, 1740, 1940, 2140 мм
длина теплоомбенника: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 мм
рабочее давление: 1,5 MPa
рабочая температура: 110ºC
обозначение: IS3/длина теплообменника в см, например: IS3/20
Технические данные: REGULUS-system Inside
Теплообменники системы INSIDE
Теплообменники (радиаторы) INSIDE имееют модульную конструкцию, каждый модуль изготовляется высотой 270 мм и глубиной 60 мм. Модуль состоит из двух систем: водяной системы и системы отдачи тепла.
Водяная систем состоит из пакета медных труб, система отдачи тепла это алюминиевые ламели имеют специально профилированную форму, спереди теплообменника образуют слегка волнистую поверхность, а сзади гладкую поверхность. За счет этого снижается эффект неэкономного обогрева стены за теплообменником, и увеличивает тепловое излучения с его поверхности.
Соединение меди и алюминия механическое, сухое поэтому не возникают процессы электромеханической коррозии.
Медно-алюминиевые теплообменники системы INSIDE прикреплены к тонкому коробу из оцинкованного листа.
Теплобменники INSIDE фабрично покрашены порошковой краской RAL 1013. (под заказ теплообменник может быть покрашен в любой цвет из палитры RAL - доплата 15%).
Короб системы INSIDE
Короб изготовляется длиной: 340, 540, 740, 940, 1140, 1340, 1540, 1740, 1940, 2140 мм. Из-за небольшой глубины короба - 75 мм - систему внутристенных радиаторов можно встроить в мансардах - в подпорных стенах, в мансардных стенах; во внутренних стенах; в гипоскартонных стенах и в колоннах.
К профилю короба прикреплено наружное обрамление из алюминиевого листа. В это обрамление вставляется ажурная декоративная решетка, которая маскирует выеку. Короб комплекта INSIDE изготовлен из оцинкованного листа, стандартно покрашен порошковой краской RAL 1013 (под заказ может быть покрашен в любой цвет из палитры RAL - доплата 15%).
Декоративная решетка
Изготовляется из алюминия, стандартно покрашена порошковой краской RAL 1013 (под заказ может быть покрашена в любой цвет из палитры RAL - доплата 15%). Декоративная решетка вставляется в обрамление (легко снимается).
Обрамление декоративной решетки
Обрамление декоративной решетки должнo быть смонтировано вровень споверхностью стены - толщина профиля 2мм . Обрамление изготовлено из алюминия, стандартно покрашено порошковой краской RAL 1013 (под заказ может быть покрашена в любой цвет из палитры RAL - доплата 15%).
Горизонтальные комплекты без вентилятора
Изготовляются в 3 вариантах короба: высотой 440 (теплообменник одномодульный), 740 (теплообменник двухмодульный) и 1040 (теплообменник трехмодульный).
Максимальная длина короба для каждой высоты горизонтального комплекта 2140 мм.
Минимальная длина теплообменника 200 мм, максимальная 2000 мм.
